No cenário atual da construção, as empresas se deparam com um complexo conjunto de desafios que vão desde a fragmentação de processos até a baixa produtividade. A indústria, historicamente avessa a grandes inovações, ainda lida com a falta de padronização, a ocorrência frequente de retrabalho e um gerenciamento ineficiente de informações, o que invariavelmente leva a estouros de orçamento e atrasos em entregas.

Nesse contexto, a busca por eficiência não é apenas uma meta, mas uma necessidade premente para a sobrevivência e competitividade. É aqui que a metodologia BIM (Building Information Modeling) emerge como um pilar fundamental. Ele permite a criação de um modelo digital único, centralizado e rico em dados, que serve como a “fonte da verdade” para todas as fases do projeto.

Essa centralização de informações, inerente ao BIM, atua diretamente nos desafios da indústria. A colaboração aprimorada entre as equipes, a detecção precoce de conflitos (clash detection) e a capacidade de simular o ciclo de vida da edificação antes mesmo da construção contribuem significativamente para a redução de erros, a otimização de recursos e, consequentemente, o aumento da produtividade e da precisão. Em suma, o BIM não é apenas uma ferramenta de modelagem 3D, mas uma filosofia de trabalho que visa transformar a maneira como os projetos de construção são concebidos, executados e gerenciados, pavimentando o caminho para uma indústria mais eficiente e transparente.

Perfeito! Vamos detalhar a sinergia entre BIM e Pré-Moldados.

O que é BIM? Conceituação e seus Pilares

O Building Information Modeling (BIM), ou Modelagem da Informação da Construção, vai muito além de um simples software de desenho 3D. Trata-se de uma metodologia de trabalho colaborativa baseada na criação e gestão de um modelo digital inteligente do empreendimento. Este modelo não é apenas uma representação geométrica tridimensional; ele é um repositório de informações detalhadas e estruturadas sobre cada elemento construtivo.

Os pilares do BIM podem ser resumidos em:

• Modelo 3D Inteligente: Cada objeto no modelo (uma parede, uma viga, um pilar, uma tubulação) não é apenas uma representação gráfica, mas um elemento que contém dados paramétricos. Por exemplo, uma viga possui informações sobre seu material, dimensões, resistência, custo, fabricante, data de instalação e até mesmo sua pegada de carbono.
• Informação Detalhada: A riqueza de dados associada aos objetos BIM permite extrair automaticamente quantitativos, gerar cronogramas, estimar custos e simular o desempenho da edificação em diferentes cenários. Essa informação é constantemente atualizada à medida que o projeto evolui.
• Colaboração e Interoperabilidade: O BIM promove um ambiente de trabalho multidisciplinar, onde arquitetos, engenheiros estruturais, instaladores, planejadores e outros stakeholders compartilham e acessam um modelo centralizado. A interoperabilidade, frequentemente garantida pelo formato neutro IFC (Industry Foundation Classes), permite que diferentes softwares se comuniquem e troquem dados sem perdas, evitando a fragmentação e o retrabalho.

Em essência, o BIM é um processo que digitaliza e integra todas as informações do ciclo de vida de uma edificação, desde a concepção até a operação e desativação, otimizando a tomada de decisões e a gestão do projeto.

A Sinergia entre BIM e Pré-Moldados: Por que essa combinação é poderosa?

A combinação do sistema BIM com a construção pré-moldada (ou pré-fabricada) cria uma sinergia extremamente poderosa, capaz de maximizar a eficiência, a precisão e a qualidade em todas as fases do projeto. Essa força conjunta reside na forma como o BIM amplifica as vantagens intrínsecas dos pré-fabricados, mitigando seus desafios e elevando o controle a um novo patamar.

1. Precisão Geométrica e Detalhamento Aprimorado:Os componentes pré-moldados exigem uma precisão milimétrica na fabricação para garantir o encaixe perfeito no canteiro. O BIM, com sua capacidade de modelagem paramétrica e detalhamento avançado, permite projetar cada peça pré-moldada com extrema exatidão. Isso inclui o posicionamento preciso de armaduras, inserts, buchas, aberturas e conexões, reduzindo significativamente erros e a necessidade de ajustes em campo.
2. Otimização da Fabricação (Off-site Construction):A essência dos pré-moldados é a produção industrializada em um ambiente controlado. O BIM potencializa isso ao gerar automaticamente as listas de materiais (BOMs), desenhos de fabricação detalhados e dados que podem ser diretamente enviados para máquinas de corte e dobra automatizadas (CNC). Isso não só acelera a produção, mas também garante a conformidade e minimiza o desperdício de material.
3. Planejamento Logístico e Montagem Eficiente (BIM 4D):A logística é crítica para projetos pré-moldados. O BIM permite a integração do modelo 3D com o cronograma (BIM 4D), visualizando a sequência de montagem das peças no tempo. Isso possibilita otimizar o transporte, planejar o sequenciamento de entrega para evitar gargalos no canteiro, simular o posicionamento de guindastes e analisar a disponibilidade de área para estocagem temporária. Essa simulação prévia minimiza o tempo de montagem, os custos com equipamentos e os riscos de segurança no canteiro.
4. Detecção Antecipada de Conflitos (Clash Detection):Em um projeto pré-moldado, qualquer interferência com instalações (hidráulica, elétrica, HVAC) ou outros elementos estruturais pode causar atrasos e custos exorbitantes. O BIM permite realizar a detecção de conflitos de forma virtual, antes que as peças sejam fabricadas e transportadas. Isso garante que todos os elementos se encaixem perfeitamente, eliminando surpresas desagradáveis e retrabalhos caros em obra.
5. Controle de Custos e Quantitativos Precisos (BIM 5D):Com um modelo BIM rico em informações, é possível extrair quantitativos de peças pré-moldadas, volumes de concreto, peso de armaduras e outros materiais de forma automática e precisa. Integrando esses dados com informações de custo, o BIM 5D permite um controle orçamentário rigoroso, com estimativas mais acuradas desde as fases iniciais do projeto e a capacidade de analisar o impacto de alterações em tempo real.
6. Rastreabilidade e Gestão do Ciclo de Vida (BIM 6D/7D):Cada componente pré-moldado no modelo BIM pode conter informações sobre seu fabricante, data de fabricação, especificações técnicas e até mesmo histórico de manutenção. Isso é crucial para a gestão do ativo ao longo de seu ciclo de vida (BIM 6D para sustentabilidade e 7D para gestão de ativos), facilitando futuras operações, manutenções e até mesmo a reciclagem.

Em suma, enquanto os pré-moldados oferecem a vantagem de velocidade e controle de qualidade na fabricação, o BIM fornece a plataforma digital e a inteligência necessária para planejar, coordenar e executar esses projetos com uma eficiência e precisão inatingíveis pelos métodos convencionais. É uma combinação que não apenas agiliza a construção, mas também eleva a qualidade do produto final e a previsibilidade de custos e prazos.

Fundamentos do BIM Aplicado a Pré-Moldados

A aplicação eficaz do BIM na construção com pré-moldados exige uma compreensão sólida de seus fundamentos e das ferramentas específicas que tornam essa integração possível. Não se trata apenas de modelar, mas de gerenciar a informação ao longo de todo o ciclo de vida dos componentes pré-fabricados.

2.1. Níveis de Maturidade BIM (LOD – Level of Development)

No universo BIM, o Nível de Desenvolvimento (LOD – Level of Development) é um conceito crucial, especialmente quando lidamos com componentes pré-moldados. O LOD descreve o grau em que um elemento do modelo BIM foi desenvolvido em termos de sua geometria, informação anexa e sua confiabilidade para uso em diferentes fases do projeto. Para componentes pré-moldados, essa definição é vital para garantir que a informação necessária esteja disponível no momento certo, sem excessos ou deficiências.

Os níveis de LOD variam de LOD 100 a LOD 500, cada um representando um estágio crescente de detalhe e confiabilidade:

• LOD 100 (Conceptual): O componente pré-moldado é representado genericamente no modelo, sem detalhes específicos, apenas com informações conceituais. Usado em estudos de viabilidade e pré-dimensionamento.
• LOD 200 (Approximate Geometry): O componente é representado com formas, tamanhos e quantidades aproximadas. Informações não-gráficas podem ser anexadas, mas ainda de forma genérica. Adequado para análises preliminares de desempenho.
• LOD 300 (Precise Geometry): O componente é modelado com geometria precisa e detalhamento exato. São anexadas informações detalhadas sobre as propriedades do material, tipo, peso e identificação única. É o nível mínimo para a coordenação de projetos e compatibilização.
• LOD 350 (Fabrication/Assembly/Installation): Adiciona-se detalhes sobre a interface do componente com outros sistemas e como ele será fabricado, montado e instalado. Inclui conexões, fixações e furos para passagem de instalações. Essencial para o planejamento logístico e de montagem.
• LOD 400 (Fabrication & Assembly): O componente é modelado com detalhes suficientes para fabricação e montagem. Inclui informações específicas do fabricante, métodos de união, detalhamento de armaduras e todas as informações necessárias para a produção industrial e execução em campo. Este LOD é crítico para a automação da fabricação de pré-moldados.
• LOD 500 (As-Built / Operational): O componente é modelado como construído, refletindo o estado real após a instalação. Inclui dados operacionais e de manutenção, histórico de fabricação, datas de instalação e garantias. Essencial para a gestão de ativos e facilities management ao longo da vida útil da edificação.

A importância da definição do LOD para cada fase do projeto é inegável. Definir o LOD correto evita o retrabalho de detalhamento excessivo em fases iniciais (onde a informação ainda pode mudar) e garante que as informações críticas para a fabricação, transporte e montagem dos pré-moldados estejam disponíveis no momento certo. Por exemplo, um projeto na fase de concepção pode trabalhar com LOD 200 para estimativas preliminares, mas necessitará de LOD 400 ou superior para a emissão de desenhos de fabricação das peças pré-moldadas. Essa clareza evita desperdício de tempo e recursos, otimizando o fluxo de trabalho BIM.

2.2. Ferramentas BIM para Modelagem de Pré-Moldados

Para aplicar o BIM de forma eficaz na construção com pré-moldados, é fundamental utilizar softwares específicos que ofereçam recursos robustos para a modelagem, detalhamento e gestão de informações desses componentes. Embora muitos softwares BIM possuam capacidades genéricas de modelagem, alguns se destacam por suas funcionalidades especializadas para o segmento de pré-fabricados:

• Tekla Structures: Amplamente reconhecido como uma das ferramentas mais poderosas para modelagem e detalhamento de estruturas metálicas e concreto, incluindo pré-moldados. Ele oferece recursos avançados para modelagem de armaduras complexas, detalhamento de conexões, automação de desenhos de fabricação e integração direta com máquinas CNC para produção. Sua capacidade de gerenciar grandes modelos com alta LOD o torna ideal para projetos complexos de pré-fabricados.
• Autodesk Revit com Plugins Específicos: Embora o Revit seja uma ferramenta BIM genérica e muito utilizada, sua funcionalidade para pré-moldados é significativamente aprimorada através de plugins e extensões. Existem diversos plugins de terceiros e da própria Autodesk que adicionam recursos como o particionamento automático de elementos em peças pré-moldadas, detalhamento de armaduras para pré-fabricados, automação de documentação e até mesmo a geração de dados para fabricação.
• Allplan Precast: Este software é especificamente desenvolvido para a indústria de pré-fabricados de concreto, cobrindo todo o fluxo de trabalho, desde a modelagem 3D dos elementos, incluindo armaduras e furos, até a geração de planos de fabricação detalhados e informações para controle de máquinas da planta de pré-moldados. Ele foca na otimização dos processos de produção e na precisão dos componentes.
• StruSoft FEM-Design/IMPACT: Embora mais focados em análise estrutural e gestão da produção, softwares como o IMPACT da StruSoft se integram com outras ferramentas BIM para gerenciar o fluxo de trabalho de pré-fabricados, desde o projeto até a fabricação e montagem.

A escolha da ferramenta adequada depende da complexidade do projeto, das necessidades específicas da fábrica de pré-moldados e da interoperabilidade com outros softwares utilizados no ecossistema do projeto. A capacidade de cada software de lidar com o LOD necessário, gerar documentação precisa e otimizar o fluxo de trabalho da pré-fabricação são fatores-chave na decisão.

2.3. Biblioteca de Componentes Pré-Moldados

Um dos pilares da eficiência do BIM na construção com pré-moldados é a utilização de uma biblioteca robusta de componentes. Não se trata apenas de ter modelos 3D, mas de possuir um acervo digital de peças paramétricas que contenham toda a inteligência necessária para o projeto, fabricação e montagem.

Criação e Gestão de Bibliotecas Paramétricas

A criação de bibliotecas paramétricas é um processo fundamental. Isso significa que cada peça pré-moldada (como uma viga, pilar, laje ou painel de fachada) é projetada de forma que suas dimensões e características possam ser ajustadas facilmente, sem a necessidade de recriar o objeto do zero. Por exemplo, um único modelo de viga pré-moldada pode ser parametrizado para variar seu comprimento, altura, largura, tipo de engaste e número de furos, adaptando-se a diferentes requisitos de projeto. Essa flexibilidade agiliza o processo de design e permite a rápida exploração de alternativas.

A gestão eficiente dessas bibliotecas é igualmente crítica. Ela envolve a organização, versionamento e fácil acesso aos componentes por toda a equipe de projeto. Bibliotecas bem organizadas garantem que os projetistas utilizem sempre as últimas versões das peças aprovadas, evitando inconsistências e retrabalho. Além disso, uma boa gestão facilita a inclusão de novos componentes desenvolvidos ou a atualização de existentes conforme as necessidades do mercado ou do fabricante.

Informações Essenciais nos Objetos BIM

Para que os objetos da biblioteca de componentes pré-moldados sejam verdadeiramente “inteligentes” no contexto BIM, eles precisam carregar um conjunto de informações essenciais que vão muito além de sua geometria. Essas informações são a base para análises, quantitativos, planejamento e gestão ao longo do ciclo de vida do empreendimento:

• Dimensões Geométricas: Largura, altura, comprimento, seções transversais, posicionamento de furos e chanfros.
• Materiais: Tipo de concreto (resistência, slump), aço (CA-50, CA-60), aditivos e revestimentos.
• Peso: Informação crucial para planejamento de transporte, dimensionamento de guindastes e cálculo de cargas na estrutura.
• Fabricante: Nome do fabricante, informações de contato e, se aplicável, o modelo ou código do produto específico.
• Custo: Valor unitário da peça fabricada, incluindo materiais e mão de obra, para estimativas e controle orçamentário.
• Tempo de Fabricação: O tempo estimado para produzir uma unidade da peça, fundamental para o planejamento da produção e cronograma global.
• Informações de Montagem: Peso de içamento, pontos de ancoragem, sequência de montagem preferencial.
• Dados de Desempenho: Resistência ao fogo, isolamento térmico/acústico, durabilidade.
• Links para Documentos: Fichas técnicas, manuais de instalação, certificados de qualidade.

A incorporação dessas informações nos objetos BIM transforma-os de meros desenhos em ativos digitais valiosos, permitindo que o modelo seja utilizado para análises de desempenho, planejamento logístico, estimativas de custos e gestão de facilities.

2.4. Classificação e Codificação

A padronização das informações é um pilar da colaboração no BIM, e no segmento de pré-moldados, onde a diversidade de peças e a necessidade de controle são altas, a classificação e codificação tornam-se indispensáveis.

Utilização de Sistemas de Classificação (OmniClass, UniClass) para Padronização

Para garantir que os componentes pré-moldados sejam nomeados, identificados e organizados de forma consistente, mesmo em projetos complexos que envolvem múltiplas equipes e fornecedores, a adoção de sistemas de classificação é fundamental. Esses sistemas fornecem uma estrutura hierárquica para organizar as informações da construção, permitindo que todos os envolvidos compreendam e interajam com os dados de maneira unificada.

Dois dos sistemas mais conhecidos e utilizados globalmente são:

• OmniClass: Um sistema de classificação abrangente desenvolvido na América do Norte, que oferece tabelas para classificar todos os aspectos da construção, desde tipos de instalações e elementos construtivos até produtos, processos e profissões. Para pré-moldados, o OmniClass permite classificar elementos estruturais, componentes de fachada, materiais específicos e até mesmo os processos de fabricação e montagem.
• UniClass: Desenvolvido no Reino Unido, o UniClass é um sistema de classificação mais recente e flexível, que visa atender às necessidades do BIM e da indústria da construção em geral. Ele oferece tabelas para categorizar entidades (objetos), elementos (sistemas) e classes de produtos, fornecendo uma estrutura granular para classificar componentes pré-moldados, suas propriedades e o contexto em que são usados.

A utilização desses sistemas de classificação para padronização traz inúmeros benefícios:

• Comunicação Clara: Reduz ambiguidades e melhora a comunicação entre as partes, pois todos se referem aos mesmos elementos com a mesma terminologia e código.
• Interoperabilidade Aprimorada: Facilita a troca de informações entre diferentes softwares BIM e sistemas de gestão, pois os dados são estruturados de forma consistente.
• Análise de Dados: Permite a agregação e análise de dados de desempenho e custo de diferentes projetos, facilitando o benchmarking e a tomada de decisões estratégicas.
• Automação: Abre portas para a automação de processos como a geração de relatórios, quantitativos e até mesmo a vinculação de informações para sistemas de fabricação e gestão de canteiro.
• Gestão de Bibliotecas: Ajuda na organização e busca eficiente dentro das bibliotecas de componentes pré-moldados, tornando mais fácil encontrar e reutilizar famílias de peças.

A implementação de uma estratégia de classificação e codificação é um passo crucial para escalar o uso do BIM em projetos pré-moldados, garantindo que a riqueza de informações contida nos modelos seja acessível, compreensível e útil para todos os stakeholders envolvidos.

3. Fases do Projeto com BIM e Pré-Moldados

A integração do BIM no ciclo de vida de um projeto com pré-moldados otimiza cada etapa, desde a concepção até a operação.

3.1. Planejamento e Concepção

Nesta fase inicial, o BIM permite estudos de viabilidade e pré-dimensionamento ágeis, utilizando bibliotecas de peças pré-moldadas para conceber a estrutura. É possível realizar a análise de otimização estrutural e logística, avaliando diferentes configurações de peças e a viabilidade de transporte e montagem desde o início do projeto, impactando diretamente a escolha do sistema pré-moldado mais eficiente.

3.2. Modelagem e Detalhamento (BIM 3D/4D/5D)

A modelagem é o coração do processo. A modelagem paramétrica de peças pré-moldadas possibilita a criação e ajuste rápido de componentes. A análise estrutural integrada é facilitada pela exportação do modelo BIM para softwares de cálculo, permitindo verificações e dimensionamentos precisos. O detalhamento de armaduras é automatizado, gerando listas de corte e fabricação com alta precisão, assim como o detalhamento de conexões, garantindo a representação exata de ancoragens e emendas. A coordenação de disciplinas é crucial aqui, com a detecção de interferências (clash detection) entre a estrutura pré-moldada e as instalações (hidráulica, elétrica, HVAC), evitando problemas caros em obra.

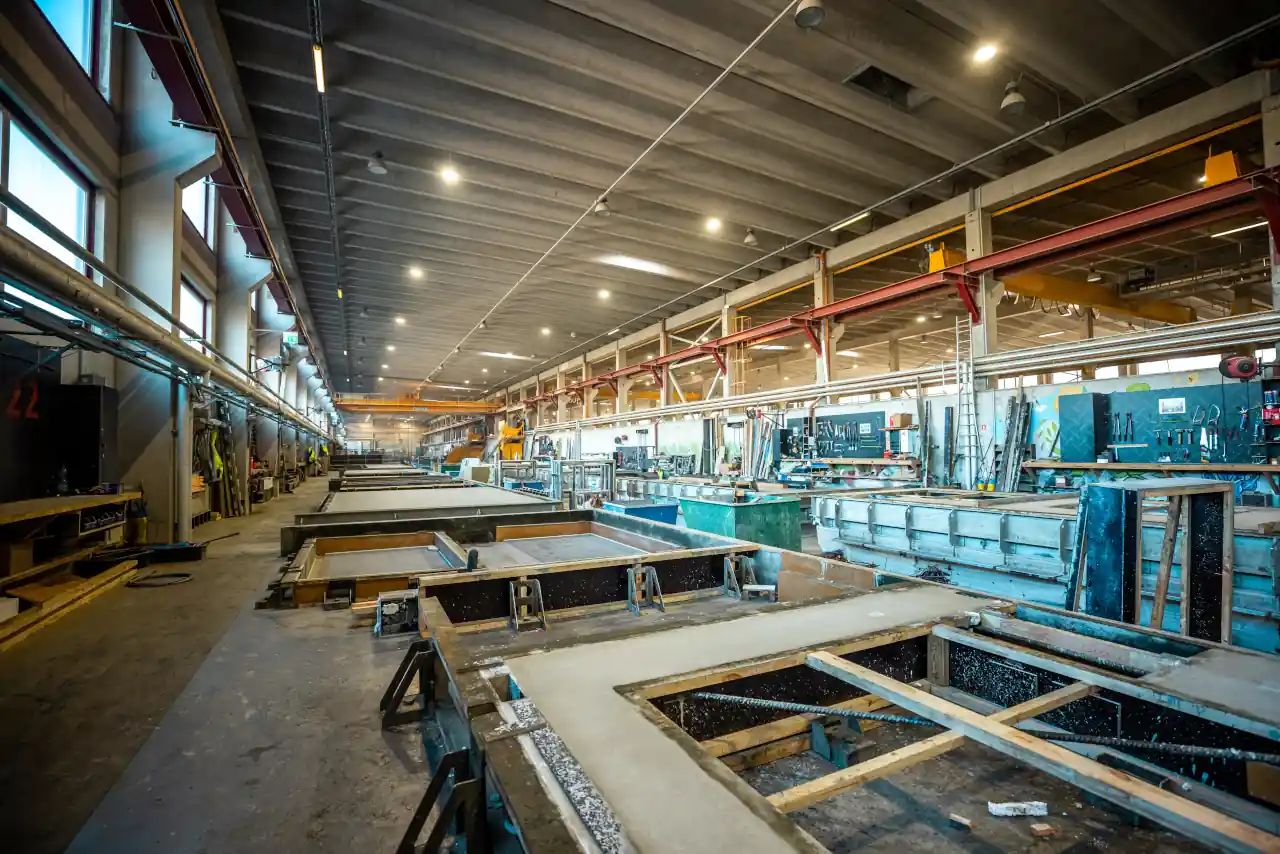

3.3. Fabricação

A fase de fabricação é onde a precisão do BIM se materializa. O modelo permite a geração automatizada de desenhos de fabricação (plantas, cortes, elevações e detalhes) diretamente dos modelos 3D. Mais ainda, o BIM fornece informações para máquinas CNC, possibilitando a automação da produção de armaduras e componentes, e suporta o controle de qualidade na fábrica através da integração com sistemas de gestão da produção, assegurando a conformidade das peças.

3.4. Logística e Transporte (BIM 4D)

No BIM 4D, o modelo 3D é vinculado ao cronograma. Isso permite o sequenciamento da montagem, otimizando o transporte e o fluxo no canteiro de obras. A simulação 4D visualiza o cronograma de entrega e a montagem das peças pré-moldadas, identificando potenciais gargalos. O planejamento de cargas é otimizado, considerando a capacidade dos caminhões e as rotas de transporte.

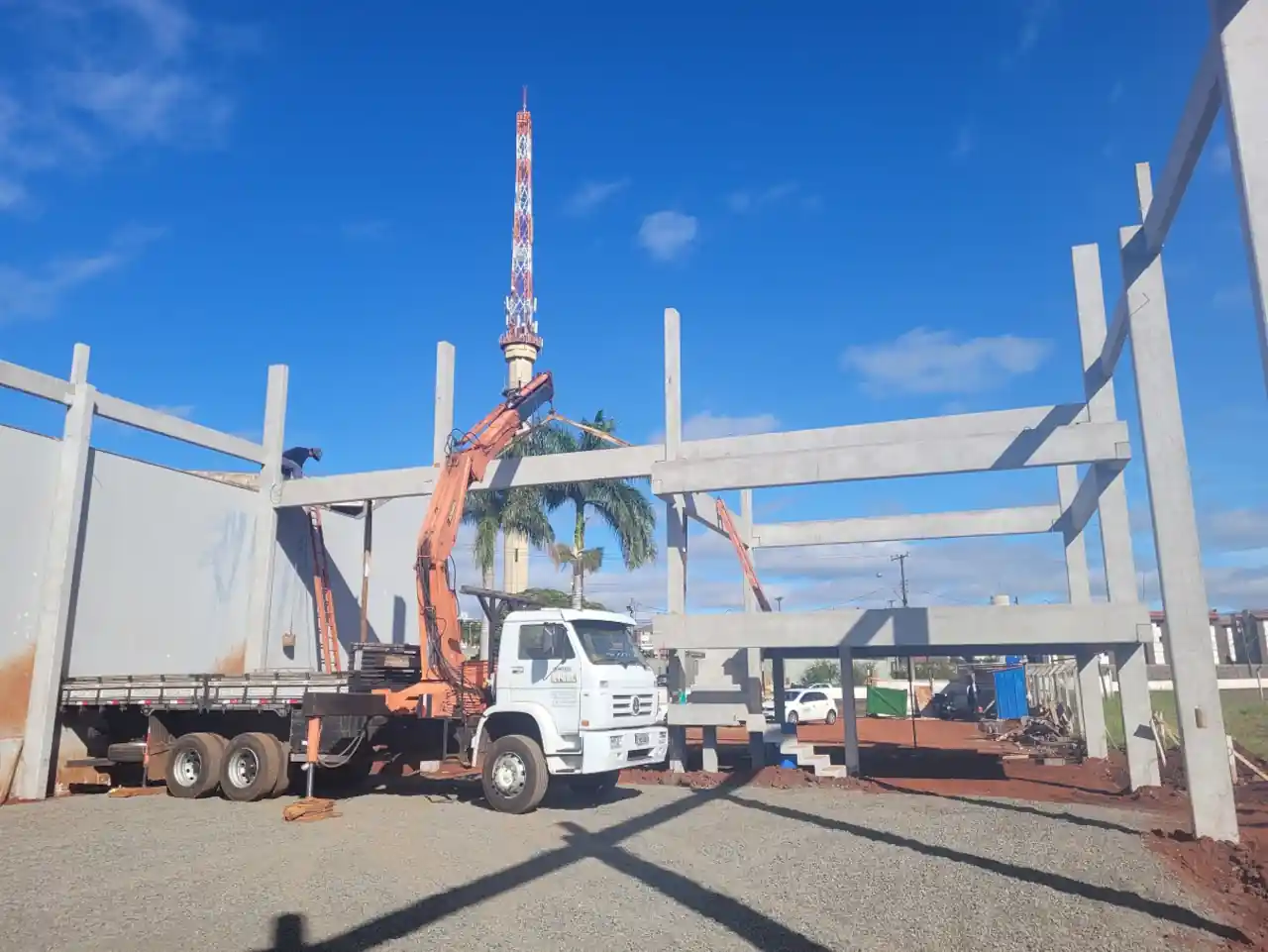

3.5. Montagem em Canteiro (BIM 4D)

A montagem se beneficia enormemente do planejamento 4D. O BIM auxilia no planejamento da sequência de montagem das peças e no posicionamento de guindastes. O acompanhamento da montagem em tempo real é possível com a utilização de modelos BIM em campo para verificação. Além disso, a segurança na montagem é aprimorada pela análise de riscos e pelo plano de rigging baseado no modelo.

3.6. Gestão de Custos (BIM 5D)

O BIM 5D adiciona a dimensão do custo. Ele permite a extração automatizada de quantidades de materiais e peças, resultando em estimativas e controle de custos de fabricação, transporte e montagem com grande precisão. A análise de cenários e impactos de alterações no projeto pode ser feita rapidamente, fornecendo insights valiosos para a tomada de decisões financeiras.

3.7. Manutenção e Operação (BIM 6D/7D)

Mesmo após a entrega da obra, o modelo BIM continua sendo um ativo valioso. Ele contém informações para manutenção preditiva e corretiva das peças pré-moldadas, como especificações, datas de garantia e histórico. Isso facilita a gestão de ativos e o ciclo de vida da edificação, tornando o processo de operação e manutenção mais eficiente e econômico.

4. Desafios e Melhores Práticas

A implementação do BIM em projetos com pré-moldados, embora transformadora, não é isenta de desafios. Superá-los exige planejamento estratégico e a adoção de melhores práticas.

4.1. Interoperabilidade

A interoperabilidade é um dos maiores desafios. A importância do formato IFC (Industry Foundation Classes) reside em sua função como um “idioma” neutro para a troca de informações BIM entre diferentes softwares, garantindo que os dados não se percam ou se corrompam. Apesar disso, persistem desafios na troca de informações entre diferentes softwares, devido a nuances na implementação do IFC por cada desenvolvedor e à complexidade dos modelos de pré-moldados, exigindo validações constantes. A melhor prática é estabelecer um protocolo claro de troca de dados e testar a interoperabilidade entre as ferramentas desde o início do projeto.

4.2. Padronização de Processos

A falta de padronização pode comprometer a eficiência do BIM. A definição de fluxos de trabalho claros e responsáveis é essencial, atribuindo papéis e tarefas específicas para cada membro da equipe BIM e garantindo que todos sigam os mesmos procedimentos. A implantação de um Plano de Execução BIM (PEB) é a melhor prática para formalizar essas diretrizes, estabelecendo os objetivos do BIM para o projeto, os níveis de detalhe (LOD) exigidos, as ferramentas a serem utilizadas, os formatos de entrega e os protocolos de comunicação.

4.3. Capacitação da Equipe

A transição para o BIM é uma mudança cultural. A capacitação da equipe é vital, exigindo treinamento contínuo em softwares BIM e metodologias para que todos dominem as ferramentas e compreendam os novos processos. A mudança de cultura organizacional é um desafio inerente, que exige a superação da resistência à inovação e a promoção de uma mentalidade colaborativa e orientada à informação. O investimento em formação e a demonstração dos benefícios do BIM são cruciais para essa transição.

4.4. Custo Inicial de Implantação

O custo inicial de implantação é uma barreira comum, envolvendo investimento em softwares, hardware e treinamento. Softwares BIM e máquinas capazes de rodá-los eficientemente demandam recursos significativos. No entanto, é fundamental realizar uma análise do retorno sobre o investimento (ROI). Embora o desembolso inicial possa ser alto, os ganhos em produtividade, redução de erros, otimização de prazos e controle de custos a longo prazo tendem a superar esse investimento, tornando o BIM uma decisão economicamente vantajosa.

5. Estudos de Caso e Exemplos

Para ilustrar o poder da sinergia entre BIM e pré-moldados, nada é mais eficaz do que observar exemplos de projetos reais que colheram os frutos dessa integração. Esses casos demonstram os resultados alcançados, como a notável redução de tempo, custo e erros, validando o investimento na metodologia.

1. Arena Corinthians (São Paulo, Brasil)

Um dos exemplos mais icônicos no Brasil é a construção da Arena Corinthians, palco da Copa do Mundo de 2014. Dada a complexidade e o prazo apertado, a utilização de pré-moldados de concreto foi essencial, e o BIM desempenhou um papel crucial.

• Implementação BIM: O projeto foi desenvolvido com uma intensa colaboração BIM entre as equipes de arquitetura, estrutura e instalações. Cada peça pré-moldada, desde as vigas e pilares até os elementos da cobertura, foi modelada em 3D com alto nível de detalhe (LOD 400).
• Resultados Alcançados:
  • Redução de Erros: A detecção de interferências (clash detection) no modelo BIM evitou incontáveis retrabalhos em campo, especialmente na compatibilização entre a estrutura pré-moldada e as complexas instalações do estádio.
  • Otimização do Prazo: O planejamento 4D (cronograma integrado ao modelo) permitiu um sequenciamento preciso da fabricação, transporte e montagem das peças, contribuindo para a conclusão da obra dentro do prazo recorde exigido pela FIFA.
  • Controle Logístico: A modelagem detalhada permitiu planejar a logística reversa da montagem, garantindo que as peças chegassem na ordem exata e fossem instaladas sem demora, minimizando a área de estocagem no canteiro apertado.

2. Centro de Distribuição da Amazon (diversas localidades globais)

A Amazon é conhecida por sua eficiência logística, e seus centros de distribuição (CDs) são um reflexo disso. Muitos desses CDs são construídos com sistemas pré-moldados de concreto para agilizar a entrega e o BIM é uma ferramenta fundamental.

• Implementação BIM: Os projetos são padronizados e replicados globalmente, utilizando bibliotecas paramétricas de componentes pré-moldados que são adaptadas às condições locais. O BIM é empregado desde a concepção para otimização do layout estrutural até o detalhamento de fabricação e planejamento da montagem.
• Resultados Alcançados:
  • Redução de Tempo: A padronização de peças e o uso do BIM para a automação do detalhamento e fabricação permitem um tempo de construção drasticamente reduzido, essencial para a rápida expansão da rede logística da Amazon.
  • Controle de Custos: A extração precisa de quantitativos (BIM 5D) e o planejamento logístico otimizado resultam em um controle de custos exemplar, minimizando desperdícios e otimizando o orçamento em larga escala.
  • Padronização e Qualidade: O BIM garante a consistência e a alta qualidade dos componentes pré-moldados, independentemente do local de fabricação, facilitando a montagem e a manutenção futura.

3. Projeto de Expansão de Aeroportos (internacional)

Grandes projetos de infraestrutura, como expansões de terminais aeroportuários, frequentemente utilizam pré-moldados para estruturas de grande porte e longos vãos.

• Implementação BIM: A complexidade geométrica e a necessidade de coordenar múltiplas equipes globais tornam o BIM indispensável. O modelo é usado para simular a montagem de elementos pré-moldados, prever gargalos logísticos e gerenciar a complexidade das conexões.
• Resultados Alcançados:
  • Eficiência na Montagem: A simulação 4D da montagem de estruturas pré-moldadas permitiu identificar e resolver desafios de acesso e içamento antes que ocorressem no canteiro, reduzindo o tempo de inatividade dos guindastes e o risco de acidentes.
  • Otimização de Design: A análise de cenários no BIM permitiu otimizar o design das peças pré-moldadas para facilidade de fabricação e transporte, impactando positivamente os custos e prazos.
  • Colaboração Aprimorada: A plataforma BIM centralizada garantiu que todas as partes interessadas, desde os projetistas até os fabricantes e montadores, estivessem trabalhando com as informações mais atualizadas, minimizando erros de comunicação e garantindo a precisão do projeto.

Esses exemplos demonstram claramente que a combinação do BIM com a construção pré-moldada não é apenas uma teoria, mas uma prática que oferece benefícios tangíveis e mensuráveis. Ao adotar essa sinergia, as empresas de construção podem alcançar novos patamares de eficiência, previsibilidade e excelência.

A integração do BIM com os sistemas construtivos pré-moldados não é mais uma tendência, mas uma necessidade estratégica para as empresas que buscam se destacar em um mercado cada vez mais competitivo e exigente. A capacidade de prever, planejar e controlar cada etapa do projeto com uma precisão sem precedentes, aliada à agilidade e qualidade da construção off-site, representa um salto quântico em produtividade e rentabilidade.

Para a RP-SUL Engenharia, a adoção plena da metodologia BIM com foco em pré-moldados é o caminho para maximizar a eficiência, reduzir custos e elevar o padrão de excelência em seus empreendimentos. Chegou a hora de transformar desafios em oportunidades, garantindo projetos entregues no prazo, dentro do orçamento e com a qualidade que seus clientes esperam e merecem.
